| 品牌：世强精机 | 型号：ST306EC15 | 加工定制：是 |
| 类型：光学仪器 | 适用范围：光学实验，位移台，流水线 |

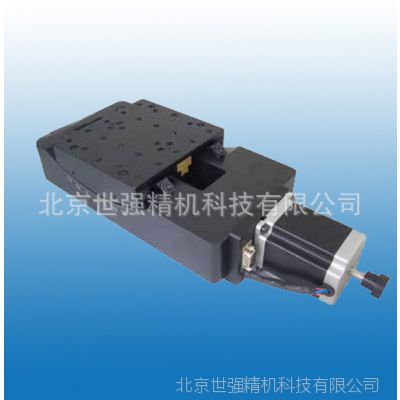

电动角位台：ST306EC15
产品特性：
※采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回极小
※设计精巧的消空回结构，可调整长期使用造成的空回间隙
※特殊的结构设计***了角位台台面极低的偏摆和倾斜，使运动更加平稳
※步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
※电动角位台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
※具有限位功能，初始零位功能，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
型号 | ST306EC15 |
角度范围 | ±15° |
台面尺寸 | 100mm×130mm |
传动比 | 372∶1 |
旋转中心高 | 160 mm±0.2 mm |
驱动机构 | 蜗轮和蜗杆机构 |
导轨形式 | 交叉滚柱导轨 |
步进电机(1.8°) | 57BYGH280-3004 |
主体材料 | 铝合金 |
表面处理 | 阳极氧化染黑 |
中心承载 | 15kg |
重量 | 9kg |
分辨率 | ≈0.007°≈25″（无细分）≈1.3″（20细分） |
旋转中心精度 | 0.03 mm |
速度 | 10°/sec |
重复定位精度 | ±3″ |
定位精度 | ±8″ |
空回 | ±3″ |
丢步 | 2″ |
